3dB电桥

  • 200-2000MHz 3dB 90°电桥

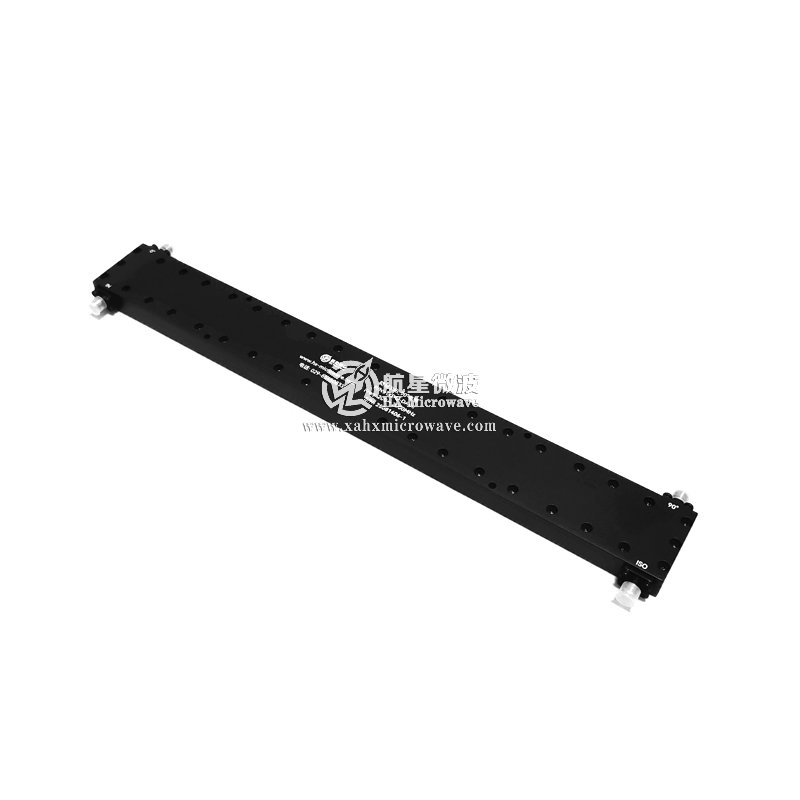

200-2000MHz 3dB 90°电桥

200-2000MHz 3dB 90°电桥

  • 型号：HXDQ-DA46
  • 工作频率：200-2000MHz
  • 隔离度：≥18dB
  • 接头：SMA-Female
  • 产品描述：
  • PDF技术指标下载
Technical Data Sheet
● Frequency Range 200 ~ 2000MHz
● Phase Difference 90°
● Nominal Split 3.01dB
● Insertion Loss ≤1.9dB
● VSWR ≤1.3:1
● Amplitude Balance ≤±0.8dB
● Phase Balance ≤±10°
● Isolation ≥18dB
● Impedance 50 Ohms
● Power Handling Average: 50W Max.  ;  Peak: 1KW Max.
● Connectors SMA-Female
● Surface Finish Painted Black

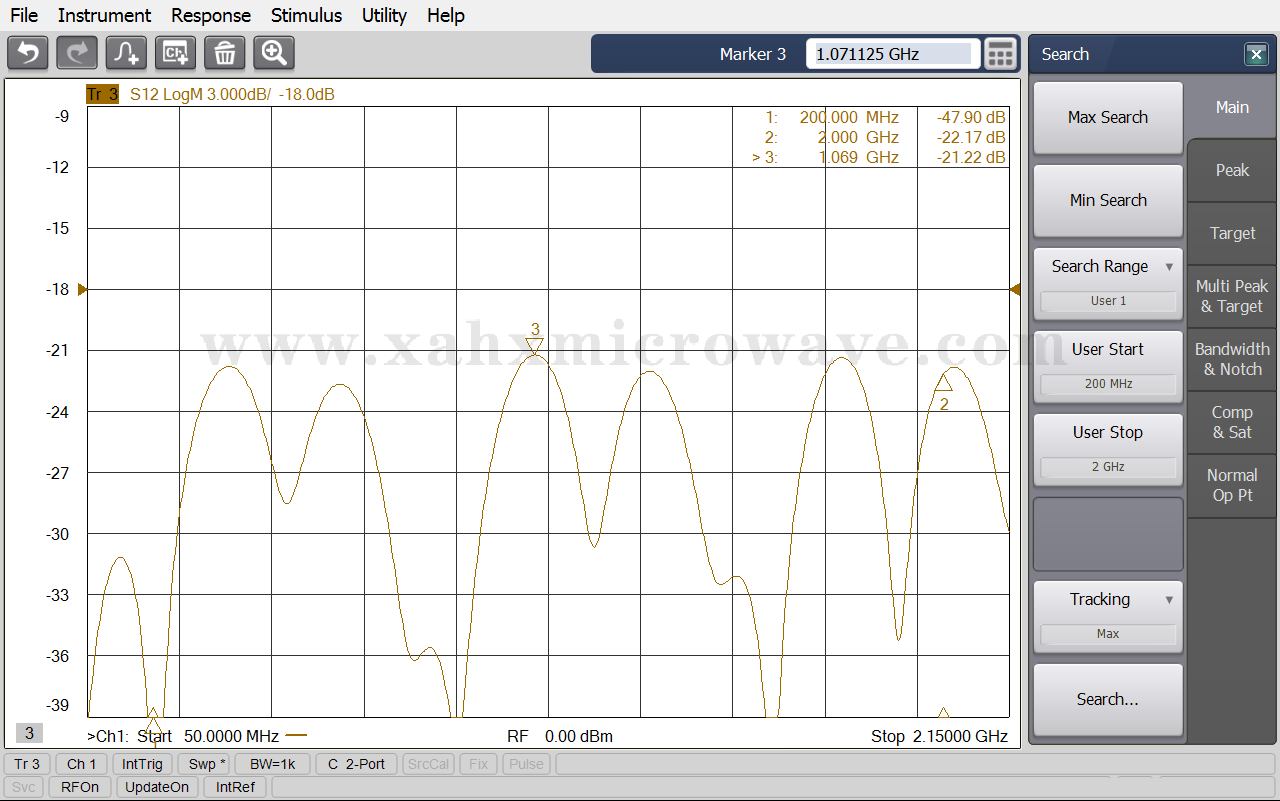

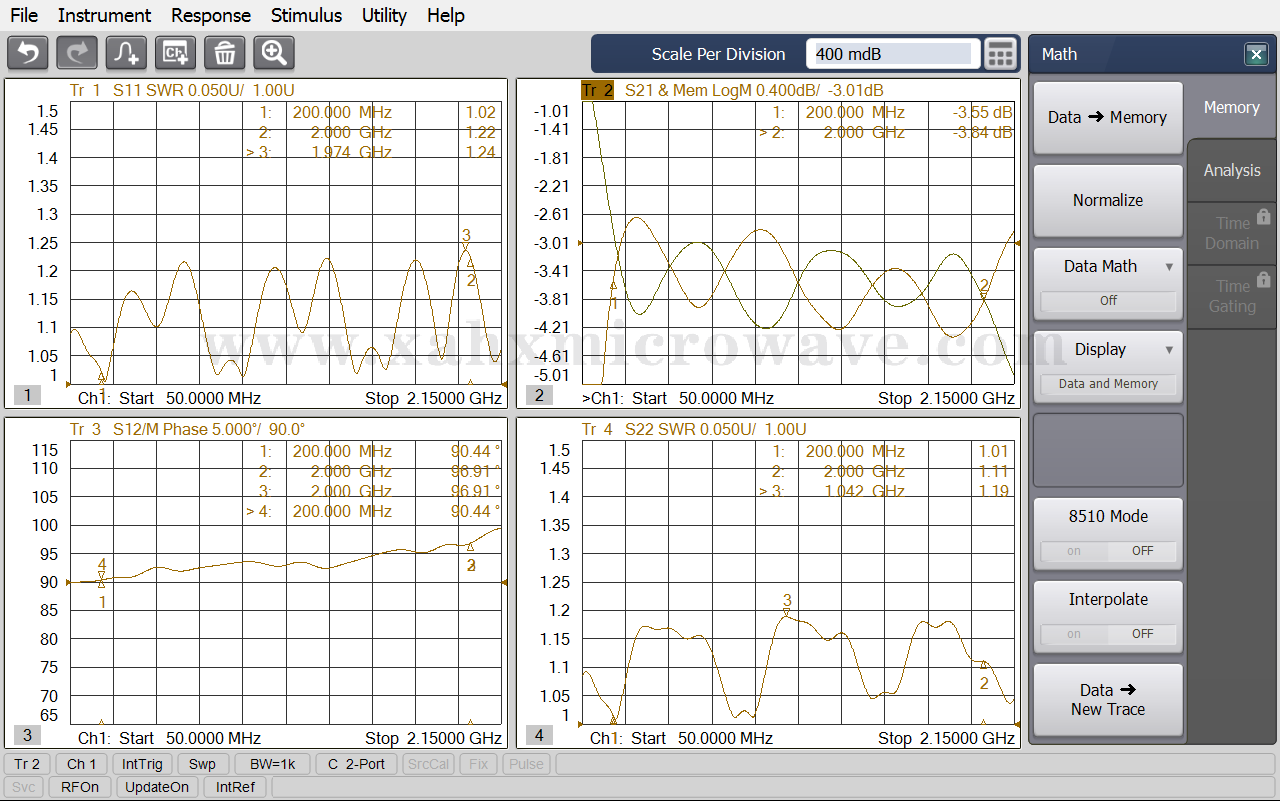

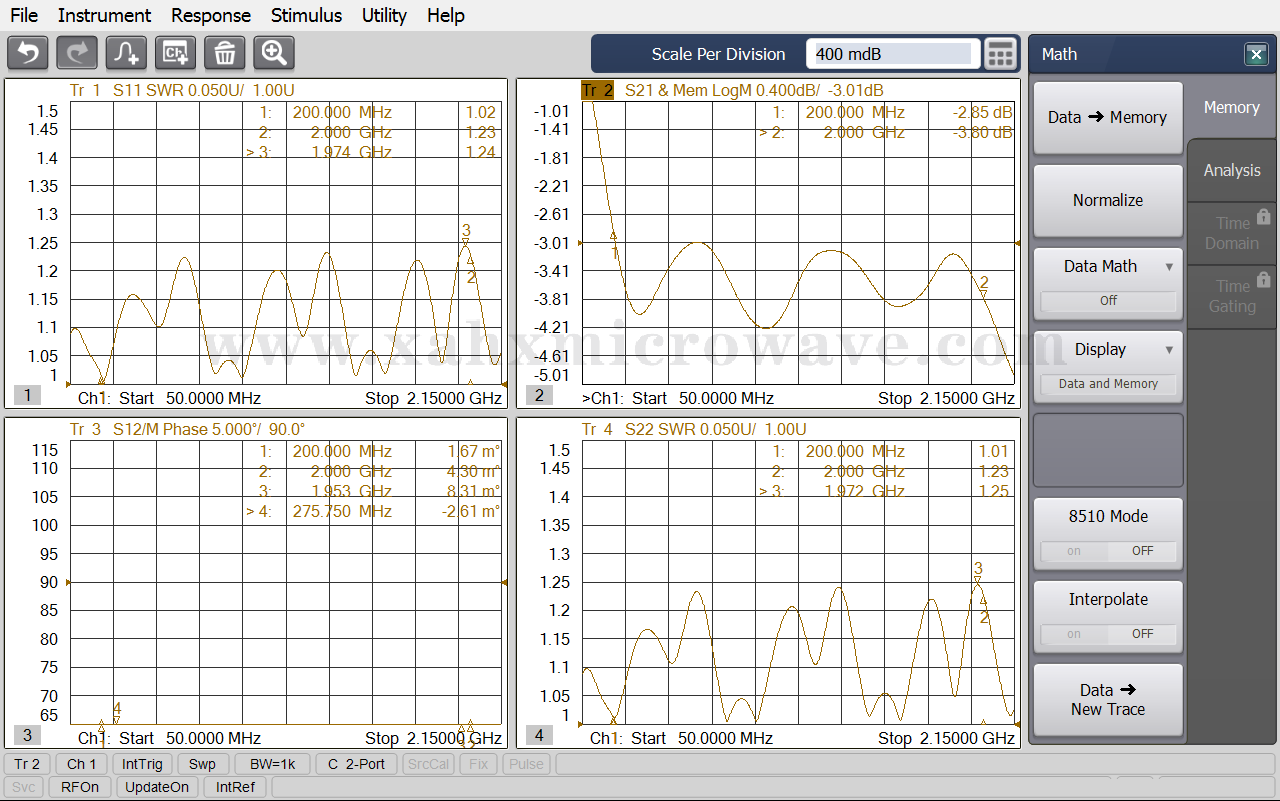

Test Curve
