带通滤波器

  • 19.9-20.1GHz腔体带通滤波器

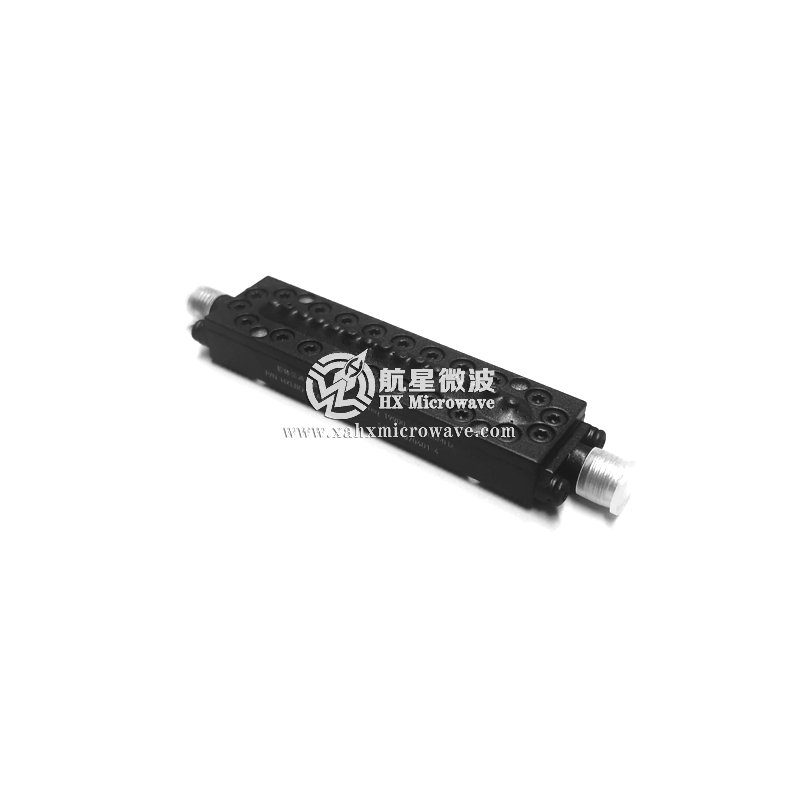

19.9-20.1GHz腔体带通滤波器

19.9-20.1GHz腔体带通滤波器

  • 型号：HXLBQ-DTA1365
  • 通带频率：19.9-20.1GHz
  • 带外抑制：≥70dB
  • 接头：SMA-Female
  • 产品描述：
  • PDF技术指标下载
Technical Data Sheet
● Center Frequency(F0) 20GHz
● Pass Band Frequency 19.9 ~ 20.1GHz
● Pass Band Insertion Loss ≤1.3dB
● Pass Band Ripple ≤0.2dB
● Pass Band Return Loss ≥23dB
● Stop Band Rejection ≥80dB @ DC ~ 19.15GHz ≥70dB @ 20.7 ~ 20.85GHz
≥70dB @ 19.15 ~ 19.3GHz ≥80dB @ 20.85 ~ 40GHz
● Impedance 50 Ohms
● Power Handling 5.0W Max.
● Connectors SMA-Female
● Surface Finish Painted Black

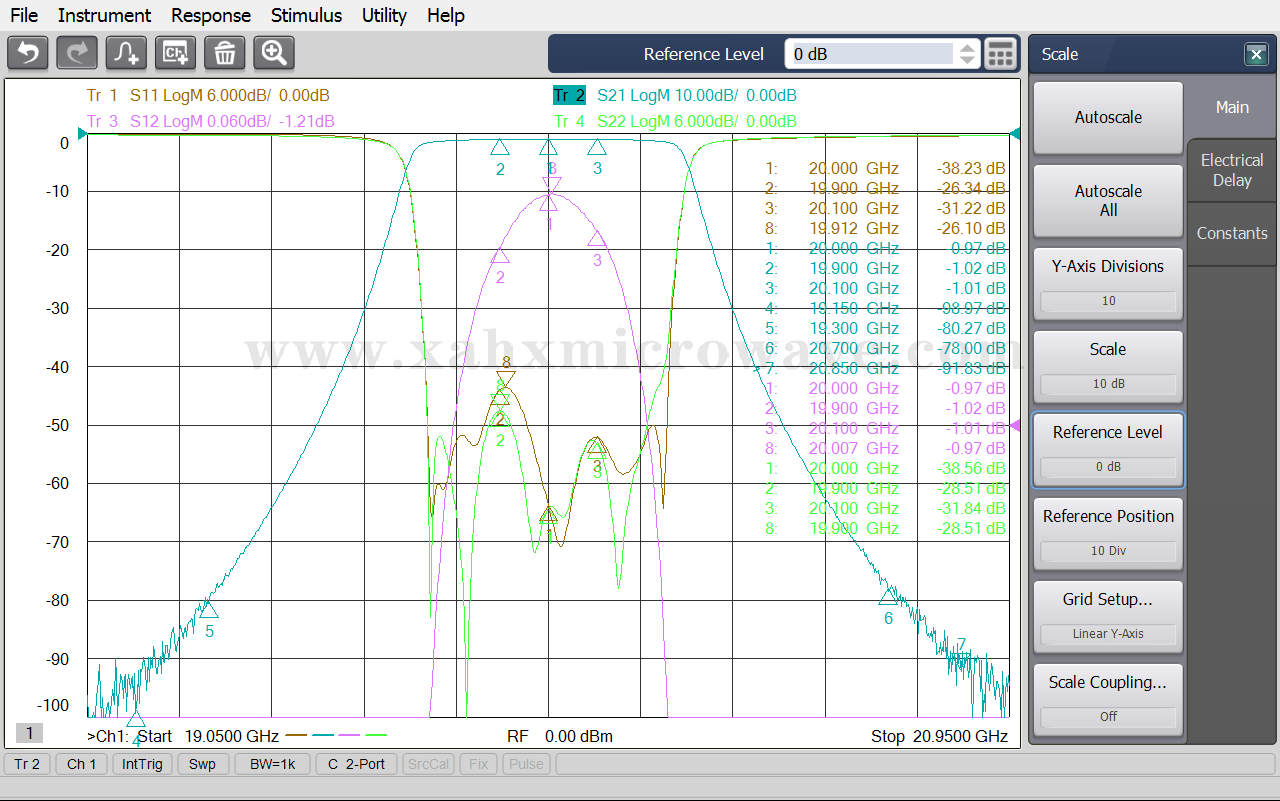

Test Curve
