Band Pass Filter

  • 2.4-2.8GHz Cavity Band Pass Filter

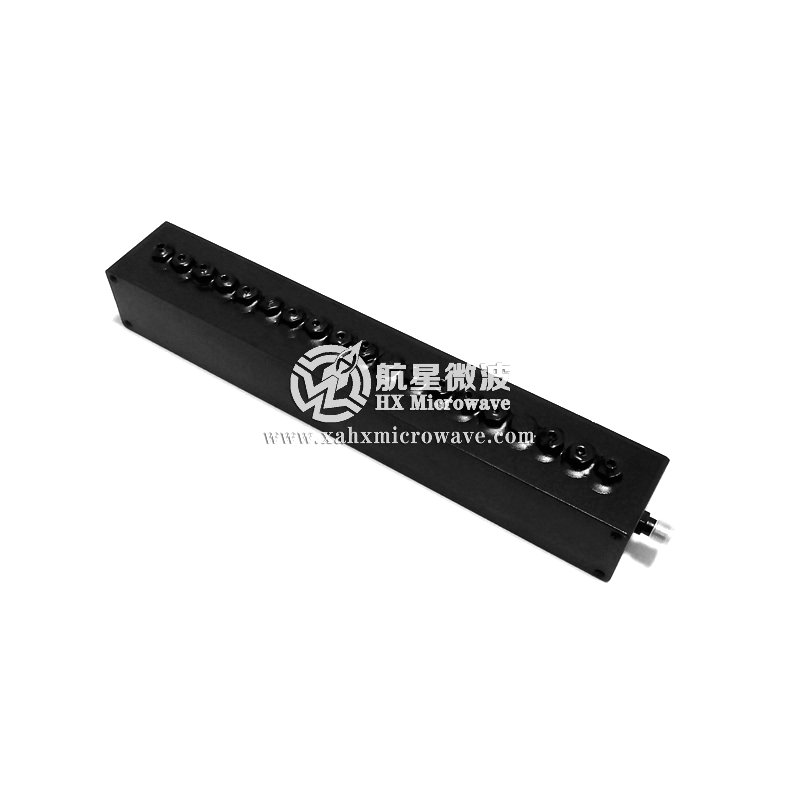

2.4-2.8GHz Cavity Band Pass Filter

2.4-2.8GHz Cavity Band Pass Filter

  • P/N:HXLBQ-DTA360
  • Pass Band Frequency:2.4-2.8GHz
  • Stop Band Attenuation:≥60dB
  • Connectors:SMA-Female
  • Product description:
  • PDF technical index download
Technical Data Sheet
Center Frequency(F0) 2.6GHz
Pass Band Frequency 2.4 ~ 2.8GHz
Pass Band Insertion Loss ≤1.0dB
Pass Band Ripple ≤0.5dB
Pass Band Return Loss ≥20dB
Stop Band Rejection ≥60dB @ DC ~ 2.2GHz ≥60dB @ 3.0 ~ 5.0GHz
Impedance 50 Ohms
Power 50W Max.
Connectors SMA-Female
Surface Finish Painted Black
Temperature Range -30℃ ~ +70℃
Test Curve
