Band Pass Filter

  • 9.4-10.4GHz Cavity Band Pass Filter

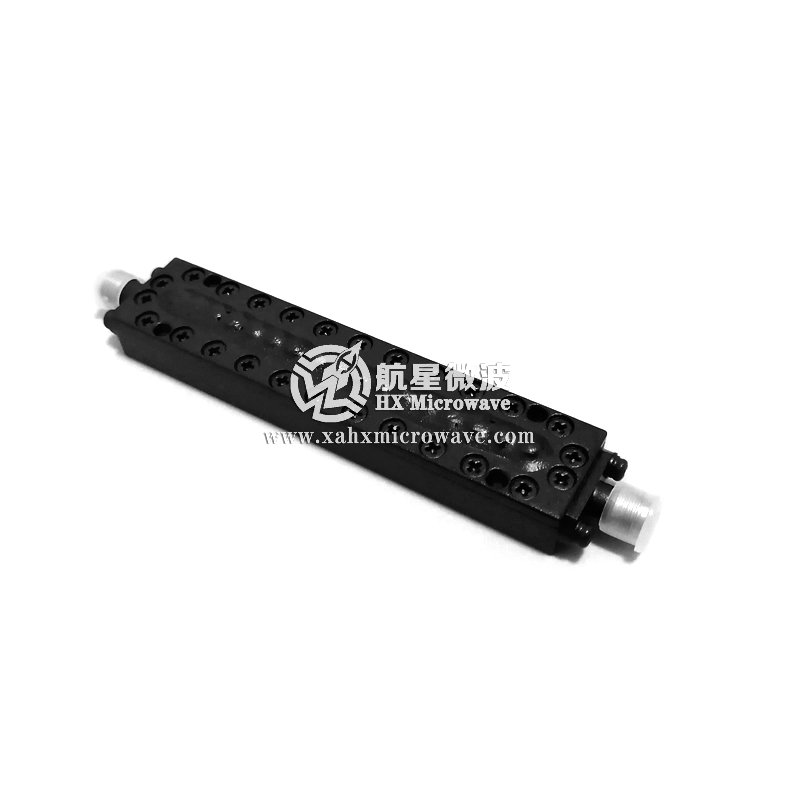

9.4-10.4GHz Cavity Band Pass Filter

9.4-10.4GHz Cavity Band Pass Filter

  • P/N:HXLBQ-DTA397
  • Pass Band Frequency:9.4-10.4GHz
  • Stop Band Attenuation:≥50dB
  • Connectors:SMA-Female
  • Product description:
  • PDF technical index download

Technical Data Sheet
Center Frequency(F0) 9.9GHz
Pass Band Frequency 9.4 ~ 10.4GHz
Pass Band Insertion Loss ≤1.0dB
Pass Band Ripple ≤0.5dB
Pass Band Return Loss ≥20dB
Stop Band Rejection ≥50dB @ DC ~ 8.9GHz ≥50dB @ 10.9 ~ 18GHz
Impedance 50 Ohms
Power 5W Max.
Connectors SMA-Female
Surface Finish Painted Black
Temperature Range -30℃ ~ +70℃
Test Curve
