Band Pass Filter

  • 2395-2405MHz Cavity Band Pass Filter

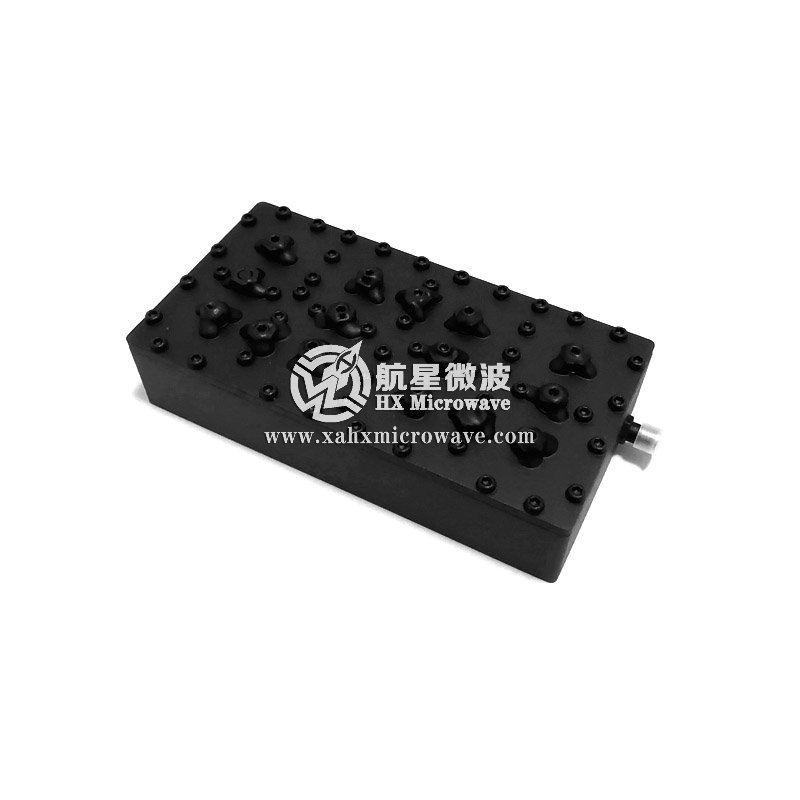

2395-2405MHz Cavity Band Pass Filter

2395-2405MHz Cavity Band Pass Filter

  • P/N:HXLBQ-DTA506
  • Pass Band Frequency:2395-2405MHz
  • Stop Band Attenuation:≥40dB
  • Connectors:SMA-Female
  • Product description:
  • PDF technical index download

Technical Data Sheet
Center Frequency(F0) 2400MHz
Pass Band Frequency 2395 ~ 2405MHz
Pass Band Insertion Loss ≤2.0dB
Pass Band Ripple ≤0.5dB
Pass Band VSWR ≤1.22:1
Stop Band Rejection ≥40dB @ DC ~ 2385MHz ≥40dB @ 2415 ~ 6000MHz
Impedance 50 Ohms
Power Handling 10W Max.
Connectors SMA-Female
Surface Finish Painted Black
Temperature Range -30℃ ~ +70℃
Test Curve
