Band Pass Filter

  • 814-849MHz Cavity Band Pass Filter

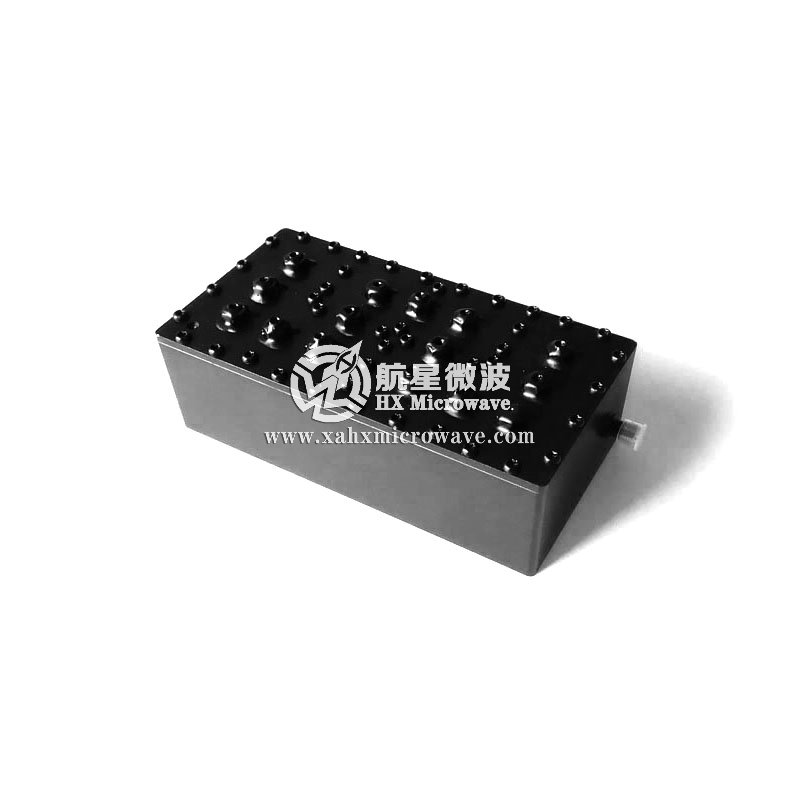

814-849MHz Cavity Band Pass Filter

814-849MHz Cavity Band Pass Filter

  • P/N:HXLBQ-DTA437
  • Pass Band Frequency:814-849MHz
  • Stop Band Attenuation:≥40dB
  • Connectors:SMA-Female
  • Product description:
  • PDF technical index download

Technical Data Sheet
Center Frequency(F0) 831.5MHz
Pass Band Frequency 814 ~ 849MHz
Pass Band Insertion Loss ≤1.5dB
Pass Band Ripple ≤0.7dB
Pass Band VSWR ≤1.22:1
Stop Band Rejection ≥40dB @ DC ~ 804MHz ≥40dB @ 859 ~ 2400MHz
Impedance 50 Ohms
Power 20W Max.
Connectors SMA-Female
Surface Finish Painted Black
Temperature Range -30℃ ~ +70℃
Test Curve
