Band Pass Filter

  • 6-8GHz Comb Band Pass Filter

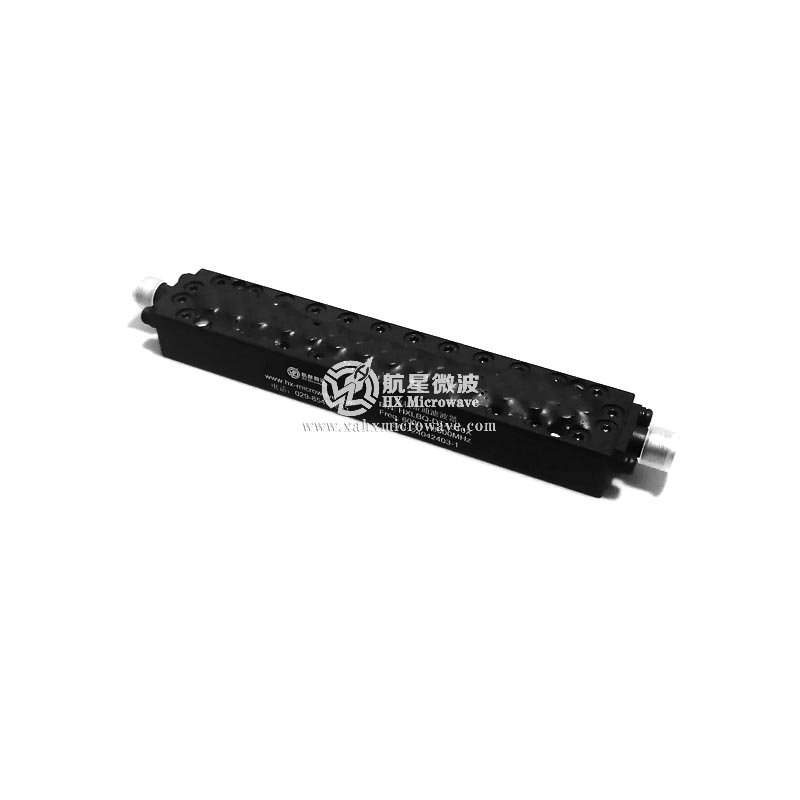

6-8GHz Comb Band Pass Filter

6-8GHz Comb Band Pass Filter

  • P/N:HXLBQ-DTA510X
  • Pass Band Frequency:6000-8000MHz
  • Stop Band Attenuation:≥80dB
  • Connectors:SMA-Female
  • Product description:
  • PDF technical index download

Technical Data Sheet
Center Frequency(F0) 7000MHz
Pass Band Frequency 6000 ~ 8000MHz
Pass Band Insertion Loss ≤1.0dB
Pass Band Ripple ≤0.45dB
Pass Band Return Loss ≥20dB
Stop Band Rejection ≥80dB @ DC ~ 5000MHz ≥45dB @ 8400 ~ 8650MHz
≥45dB @ 5000 ~ 5500MHz ≥80dB @ 8650 ~ 19000MHz
Impedance 50 Ohms
Power Handling 5.0W Max.
Connectors SMA-Female
Surface Finish Painted Black

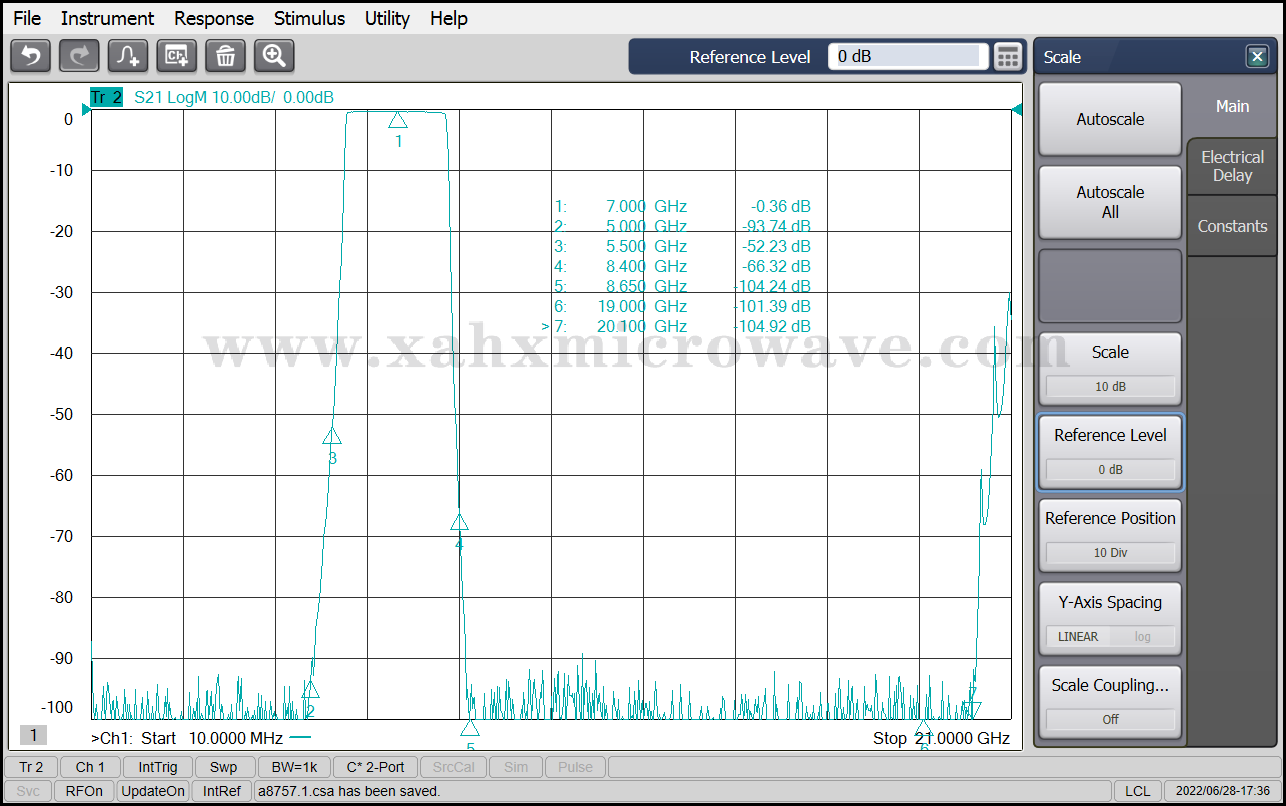

Test Curve
